隨著信息化的不斷普及，微機已進入普通家庭和中小學校，隨之而來的維修工作也越來越重。而微機中硬件故障率最高的是主機的電源，從維修中我發現弄清TL494的功能和各引腳的作用對維修電源致關重要，下面就介紹TL494的功能和各引腳的作用，以及檢測方法。
1、TL494引腳功能及參數

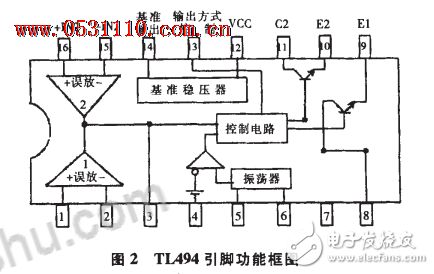

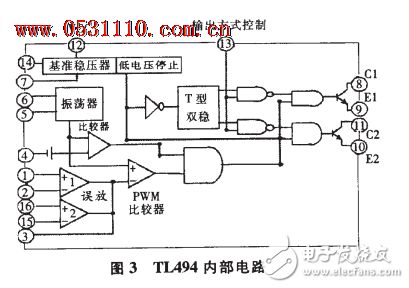

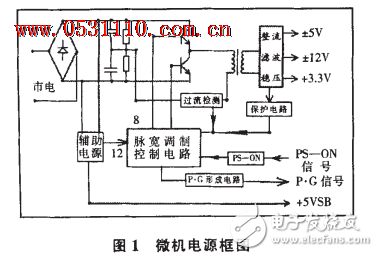

TL494是一塊脈寬調制集成電路，是大多數微機電源的中心控制部件，如圖1所示。TL494是16腳雙列直插式集成電路，內部含有基準電壓產生電路、低電壓停止電路、振蕩電路、間歇期調整電路、PWM比較器、兩個誤差放大器和兩個輸出電路等，引腳配線圖見圖2，內電路框圖見圖3.
以下按引腳的順序介紹各腳的功能及有關參數。
1腳：誤差放大器I的同相輸入端，耐壓值41V。
2腳：誤差放大器I的反相輸入端，耐壓值41V。
3腳：反饋端，用于誤差放大器輸出信號的反饋補償，最高電壓4.5V。常用于提供形成PG信號的一個輸入信號。
4腳：死區時間控制端，通過給該端施加0～3.5V電壓，可使占空比在49%～0之間變化，從而控制輸出端的輸出。
5腳：振蕩器的定時電容端。
6腳：振蕩器的定時電阻端。
7腳：接地端。
8腳：為第一路脈寬調制方波輸出晶體管的集電極（耐壓值41V、最大電流250mA）。
9腳：為第一路脈寬調制方波輸出晶體管的發射極（耐壓值41V、最大電流250mA）。
10腳：為第二路脈寬調制方波輸出晶體管的發射極（耐壓值41V、最大電流250mA）。
11腳：為第二路脈寬調制方波輸出晶體管的集電極（耐壓值41V、最大電流250mA）。
12腳：電源輸入端，極限電壓41V，低于7V電路不啟動。
13腳：輸出方式控制端，當13腳與14腳相連時兩管為推挽方式輸出，當13腳與地相連時兩管為并聯方式輸出。并聯輸出時兩管的發射極與發射極可相連，集電極與集電極可相連，并聯后輸出電流可達400mA。
14腳：基準5V電壓輸出，用于為各比較電路提供基準電壓值，最大電流10mA。
15腳：誤差放大器Ⅱ的反相輸入端，耐壓值41V。
16腳：誤差放大器Ⅱ的同相輸入端，耐壓值41V。
2、檢測方法
由于主開關電路的工作完全由TL494控制，當主電路元件發生損壞時，很有可能是由于TL494的損壞或不良引起的，因此，在更換主開關電路的元件后，不要立即通電，應該先對TL494進行檢測，以免再次損壞元件。檢測方法如下：
1）先給TL494的12腳加一較低直流電壓（9～15V），測量13腳、14腳電壓應為+5V。如果正常則轉到第2步，否則斷開供電，檢查外圍元件，當確信外圍元件無故障時，再拆下TL494進行測量，以確定是否TL494損壞。
2）把TL494的12腳電壓提高到20～30V之間，電路應仍然正常，即TL494的13腳、14腳仍為+5V，若正常轉到第3步，否則說明外圍電路元件或TL494本身性能不良，應進一步檢測和更換。
3）用示波器觀察TL494的5腳、6腳應有幅值為4V的鋸齒波，否則說明振蕩電路沒起振，或振蕩不良。
4）上步檢測正常時再測量TL494兩個誤差放大器的檢測輸入端（誤放Ⅰ為1腳、2腳之一，通常是1腳;誤差放大器Ⅱ?yàn)?5腳、16腳之一，通常是16腳），測量結果都應為0V（因主電源未工作），與之對應的另外兩個參考電壓輸入端（通常是2腳、15腳）應有一定數值，此值因電路設計不同而有不同的設置，通常是2.5V。
5）測量TL494的4腳電壓應為+5V，（因各組均無輸出，保護電路動作），8腳、11腳均應為0V（無脈沖輸出）。否則檢查TL494外圍電路或TL494本身。
6）在以上各步都正常的情況下，通過分析保護電路，設法使保護電路去除保護作用，或使TL494與保護電路隔離。
7）模擬誤差放大器的檢測輸入信號電壓使TL494進入正常工作狀態。方法是用一個10kΩ的電位器，中心接點接檢測信號輸入端，另外兩端，分別接14腳和地。
8）調節電位器，TL494的8腳、11腳電壓應有變化，用示波器應能看到脈沖寬度有變化。當檢測輸入端電壓超過某值時，8腳、11腳電壓變?yōu)?，電路進入模擬保護狀態。

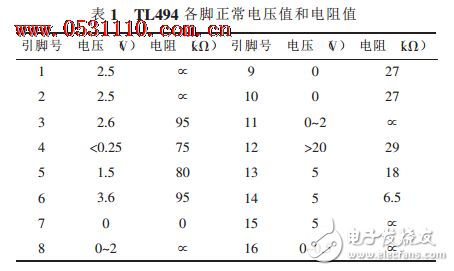

通過以上檢查后，即可認定TL494工作正常，可以通電。TL494各腳正常電壓值和電阻值如表1所示。
與TL494同類型的集成電路還有UPC494，TL594，M5T494，MB3759M，IR3M04，IR9494等可用于代換。
